BT-1600圖像顆粒分析系統
產品介紹

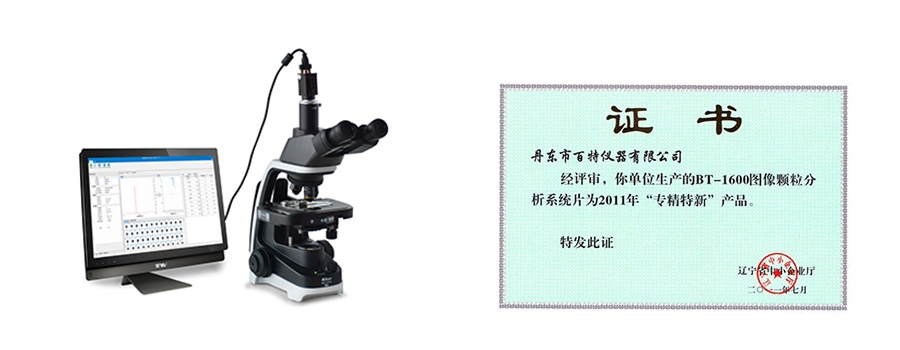

BT-1600靜態圖像顆粒分析系統包括光學顯微鏡、數字CCD攝像頭、圖像處理與分析軟件、電腦、打印機等部分組成。它是將傳統的顯微測量方法與現代的圖像處理技術結合的產物。它的基本工作流程是通過專用數字?jǐn)z像機將顯微鏡的圖像拍攝下來并傳輸?shù)诫娔X中，通過專門的顆粒圖像分析軟件對顆粒圖像進行處理與分析，從而得到每一個顆粒的粒度和粒形信息，再將每一個顆粒的粒度和粒形信息進行統計，從而得到粒度（D50）及粒度分布、平均長徑比及長徑比分布、平均圓形度及圓形度分布等結果。
BT-1600靜態圖像顆粒分析系統具有直觀、形象、準確特點，它是將微米級以上的顆粒放大幾十、數百乃至上千倍，將整個顆粒形狀顯示在人們的眼前，使人一目了然。它不僅能看到顆粒，還能通過“尺子”來量每一個顆粒的大小，并通過圖像處理技術得到所有顆粒的直徑，進而得到粒度分布、平均長徑比以及長徑比分布等。BT-1600為粉體材料的科研、生產和應用領域增添了一種直觀、簡便、準確的粒度粒形測試手段。
BT-1600靜態圖像顆粒分析系統還具有很多獨特圖像處理功能，包括自動拍攝、自動分割、自動填充、批處理多幅圖像、準確性標定等。其中眾多的“自動”功能簡化了操作，提高了效率；批處理多幅圖像功能，徹底克服了傳統的靜態圖像顆粒分析系統僅能分析單幅圖像，導致顆粒數太少，代表性不足，結果不準確的問題。它可以拍攝很多幅圖像，對這些圖像一幅一幅地處理，每一幅處理過的圖像上的顆粒都匯集到一起，提高了代表性。
基本性能指標
| 測試范圍 | 1-3000μm |
| 放大倍數 | 160/400/1600/4000 倍 |
| 重復性誤差 | ≤3%(國標樣 D50 偏差) |
| 準確性誤差 | ≤3%(國標樣 D50 偏差) |
| 數字?jǐn)z像機（CCD） | 500萬像素 |
| 顯微鏡 | 顯微鏡：國產生物顯微鏡/進口生物顯微鏡/金相顯微鏡 |
| 標尺精度 | 10μm |
| 分析項目 | 粒度分布、長徑比分布、圓形度分布、單體顆粒和顆粒群等。 |
| 自動分割速度 | ＜1秒 |
| 分割成功率 | ＞93% |
| 操作系統 | Win7/Win10及以上 |
| 接口方式 | USB 方式 |
應用領域
主要應用領域：（觀察粒形、分析粒度、監測大顆粒）
●磨料：如碳化硅、剛玉、金剛石、石榴石等。
●電池材料：球形石墨粉等。
●金屬粉：如球形鋁粉、鉛錫合金粉、其它霧化金屬粉。
●非金屬粉：如玻璃珠、聚苯乙烯等。
●針狀粉：如硅灰石等。
●生物制劑：如細胞。
●食品：如牛奶、面粉等。
●其他：如科研、教學等。
測試原理
●標定方法：用顯微鏡專用標準刻度尺直接標定每個像素的尺寸，再根據每個顆粒圖像面積所占的像素多少來度量顆粒的大小，以微米為單位。

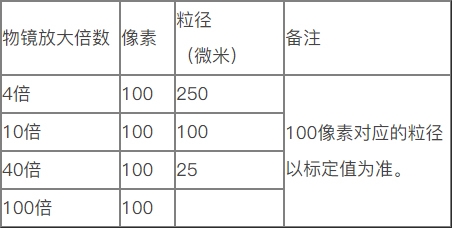

●測試原理：通過對顆粒數量和每個顆粒所包含的像素?cái)?shù)量的統計，計算出每個顆粒的等圓面積和等球體積，從而得到顆粒的等圓面積直徑、等球體積直徑以及長徑比等。為計算方便，BT-1600圖像顆粒分析儀是以100個像素為一個計量單位的。下表為不同的物鏡放大倍數情況下100像素所對應的粒徑值。

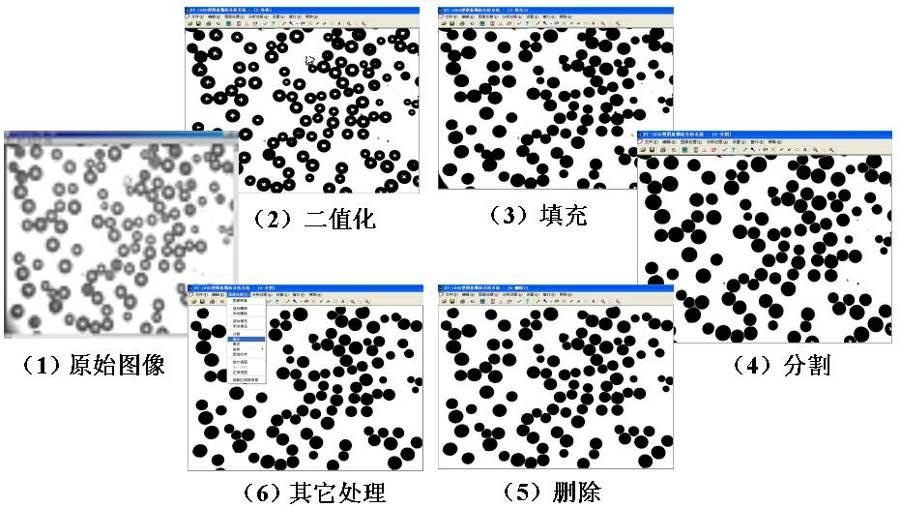

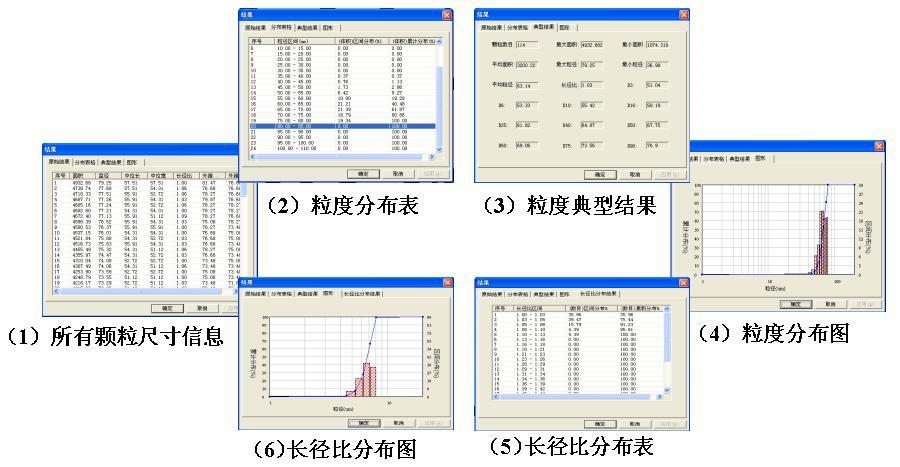

軟件功能舉例
