◆ 圖像分析測試儀相關技術◆

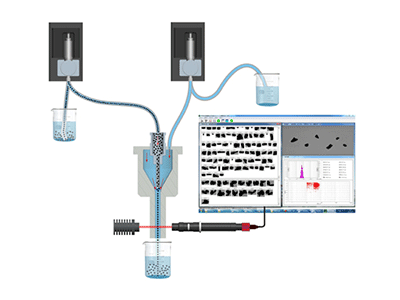

流體聚焦及成像原理
在管路中設計了兩條流路，一條是樣品流，一條是鞘液流，如下圖所示。樣品管對準鞘液管噴 出的顆粒，與四周流出的鞘液流一起流過拍攝區，鞘液圍繞在顆粒四周，強制顆粒排成一個隊列，高速相機對通過拍攝區的顆粒隊列進行拍照，由于顆粒隊列正好在 鏡頭的焦平面上，沒有離焦現象，這時拍攝的顆粒圖像就很清晰。在拍攝圖像的同時電腦對顆粒進行快速識別和處理，在屏幕上實時顯示每個顆粒的圖像和粒度粒形數據。
作用：
●較少離焦顆粒，保證成像清晰
●保證分析結果準確可靠
動態圖像快速識別技術
采用多線程技術、邊緣識別技術和OpenCV技術，每分鐘可以識別多達5萬個顆粒，完全克服了傳統圖像顆粒分析系統分析速度慢、數量少，代表性差的弊端，保證了分析結果具有充分的代表性和極高的準確性。
作用：
●分析速度快，精確分析一個樣品只需要3-5分鐘。
●一次分析的顆粒數將達到十萬甚至幾十萬個，保證了代表性和準確性。

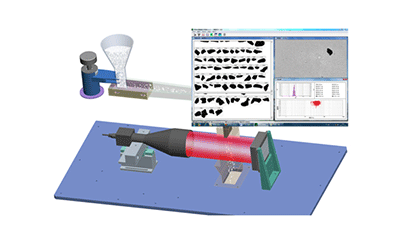

干法動態圖像顆粒分析技術
向儲料斗中加入適量樣品，調整好儲料斗與布料槽之間的距離，開始啟動振動加料器，顆粒將會沿 著布料槽流動，在槽口處下落，經過鏡頭時，CCD將快速拍攝顆粒圖像，通過對顆粒數量和每個顆粒所包含的像素數量的統計，計算出每個顆粒的等圓面積和等球 體積，從而得到顆粒的粒度及粒形等數據。
作用：
●對粗樣品提供了精確的粒度粒形分析手段。
●分析速度快，代表性好。

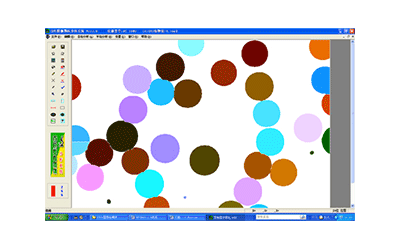

自動分割技術
對粘連在一起的團粒進行分割或分離，保證了圖像粒度粒形分析的準確性和分析精度。
作用：
●保證了分析精度和準確性。

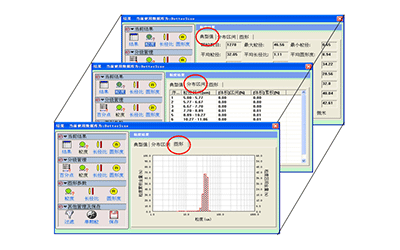

粒形分析技術
粒形包括長徑比、圓形度等。百特圖像粒度粒形分析系統，可精確分析每一個顆粒長徑比和圓形度，并能得到長徑比分布和圓形度分布。
作用：
●精確顆粒的粒形信息，為改善生產工藝和保證產品質量提供了科學的分析手段。
