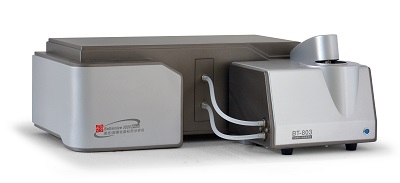

Bettersize3000Plus激光/圖像粒度粒形分析儀
產品介紹
Bettersize3000Plus激光/圖像粒度粒形分析儀是一種激光+圖像二和一的粒度粒形分析系統。它的激光散射系統為雙鏡頭斜入射光學系統，成像系統為動態雙路遠心顯微成像系統，可同步進行粒度和粒形分析，實現了一機兩用。

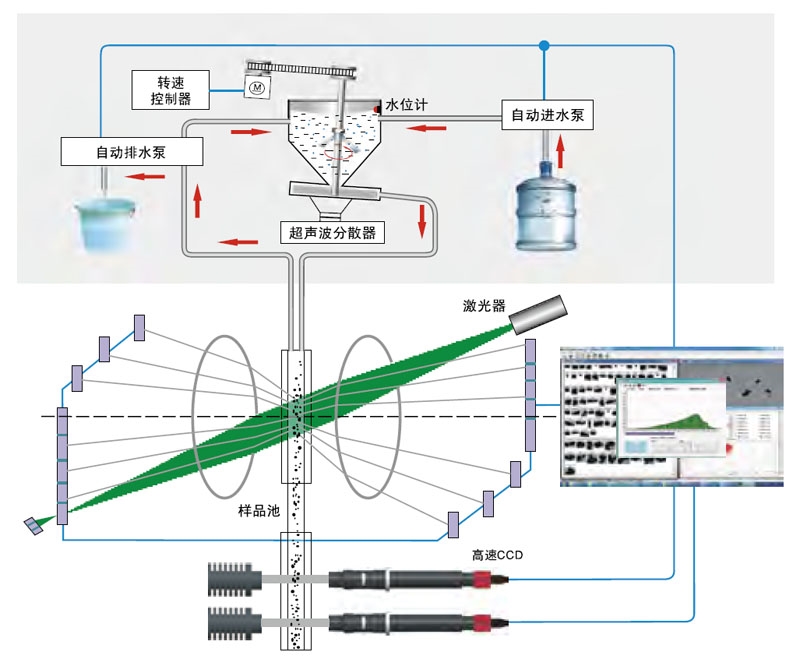

雙鏡頭斜入射光學系統是由大功率泵浦偏振激光器、進口鏡頭組、石英樣品池和全角度光電探測器陣列組成。由于采用了高性能的鏡頭和獨特的激光斜入射結構，在單光束條件下實現了全角度散射光信號的接收——這是百特原創的專利技術。這種技術不僅達到了進口儀器的用多光束技術來擴大散射光角度的效果，還避免了多光束技術造成的間斷散射光信號的連接偏差和多波長造成的樣品折射率偏差，使測試結果更準確，同時實現了對納米、微米甚至毫米級樣品的準確粒度測試。由于探測器數量多和結構獨特，該儀器具有超強分辨單峰、雙峰和多峰樣品的能力。同時，該儀器還具有樣品折射率測量技術、自動對中技術、防干燒超聲波分散技術、SOP技術、大功率短波長偏振光技術等，進一步保證了重復性、準確性和分辨力。
動態雙路遠心顯微成像系統并聯在激光散射系統中，可隨時拍攝流動中的顆粒圖像并同時進行粒形分析，在得到粒度分布的同時，還能同時得到圓形度、長徑比、粗糙度等粒形參數。更重要的是，這個顯微成像系統能準確捕捉到樣品中的最大顆粒，實現了D100的有效測量，彌補了激光粒度儀無法測試D100的缺憾，為鋰電池等領域提供了準確測試D100的可靠手段。
Bettersize3000plus激光圖像粒度粒形分析儀還批量出口到美國、德國、巴西、韓國、俄羅斯等十幾個國家和地區。2019年下半年，Bettersize3000plus參加了德國聯邦材料研究和測試研究所舉辦的實驗室間“激光散射法測定陶瓷粉末粒度”的比對測試活動。在與43個實驗室送檢的國際品牌儀器的PK中，Bettersize3000plus的所有樣品的測試結果都在允許公差范圍內，以100%的比測成功率穩居第一集團，受到歐洲顆粒界的矚目。
Bettersize3000plus激光圖像粒度粒形分析儀還具有折射率測量技術、自動測試技術、自動進水、自動排水、自動消除氣泡、自動清洗技術、顆粒圖像快速識別技術、樣品復配技術等，綜合性能達到或超過進口儀器水平，特別適合大企業、高校、研究院所等實驗室。
基本性能指標
| 測試范圍 | 0.01-3500μm |
| 測量原理 | 米氏散射理論 |
| 準確性誤差 | ≤0.5%(國家或國際標樣 D50 偏差) |
| 重復性誤差 | ≤0.5%(國家或國際標樣 D50 偏差) |
| 激光光源 | 偏振泵浦固體激光器(10mW/532nm) |

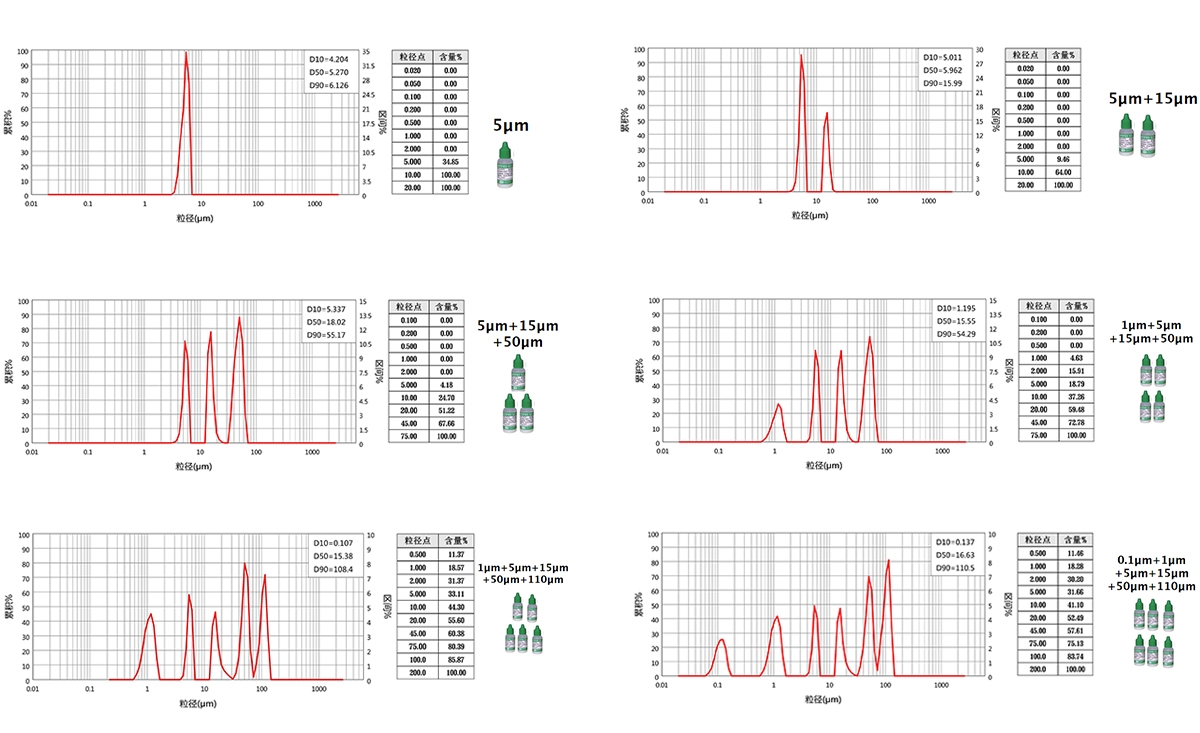

| 雙峰分辨力 | A級 |
| 折射率測量 | 1.4-3.6 |
| 采樣速度 | 11000 次/秒 |
| 光路系統 | 雙鏡頭斜入射光路系統 |
| 最快測試時間 | ≤10 S |
| 光電探測器 | 96個 |
| 準確性標定 | 通過該功能驗證儀器狀態，確保儀器工作的一致性 |
| 測量方式 | 具有 SOP 自動測量、自動對中、自動濃度調整，自動保存和打印等功能 |
| 體積 | 820mm*610mm*290mm |
| 重量 | 48KG |
濕法分散系統 | 濕法自動循環分散系統(600ml) 濕法耐腐蝕分散系統(80ml)(選配) 自動進樣系統(選配) 具有自動進水、自動清洗、自動排水、溢出保護等功能 循環流量 3000-8000ml/分 攪拌速度 0-2500r/min 超聲波 50W功率可調，具有防干燒設計 雙水位計 |
顯微圖像系統 | 進口高速 CCD 配置 白光面光源+LED 藍光點光源 鏡頭倍數 0.5x 和 10x 圖像識別速率 120 幀/秒 最大顆粒識別速度 10000 個/分鐘 包括長徑比、圓形度、最大粒徑等 20 個參數 |
應用領域
●各種非金屬粉：如重鈣、輕鈣、滑石粉、高嶺土、石墨、硅灰石、水鎂石、重晶石、云母粉、膨潤土、硅藻土、黏土、二氧化硅、石榴石、硅酸鋯、氧化鋯、氧化鎂、氧化鋅等。
●各種金屬粉：如鋁粉、鋅粉、鉬粉、鎢粉、鎂粉、銅粉以及稀土金屬粉、合金粉等。
●其它粉體：河流泥沙、鋰電池材料、催化劑、熒光粉、水泥、磨料、醫藥、農藥、食品、涂料、染料、陶瓷原料、化工材料、納米材料、造紙?zhí)盍贤苛?、各種乳液等。
突出特點
●斜入射雙鏡頭技術：百特專利技術，采用激光斜入射技術，結合前向、側向和后向散射光探測技術，達到全角度測量，擴大了測量范圍，提升了細顆粒端的測量精度，提升了分辨率。
●顯微圖像與激光散射二合一技術：激光法測試細顆粒具有優勢，圖像法測試粗顆粒準確度高，采用激光與圖像聯合測試屬于強強聯合，測試結果準確性更高，同時可進行粒形分析。
●樣品折射率測試技術：對未知折射率的樣品可以先測量折射率，包括實部和虛部，保證了粒度測試的準確性。
●自動循環分散與自動測試技術：防干燒超聲波分散器、離心循環泵、自動進水系統、自動排水和溢水系統，適用于所有樣品，保證了樣品充分分散，保證了測試的準確性和重復性。

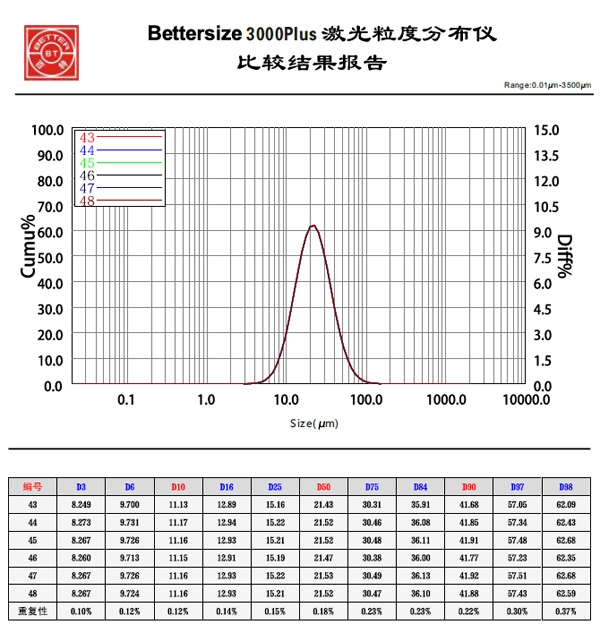

良好的重復性

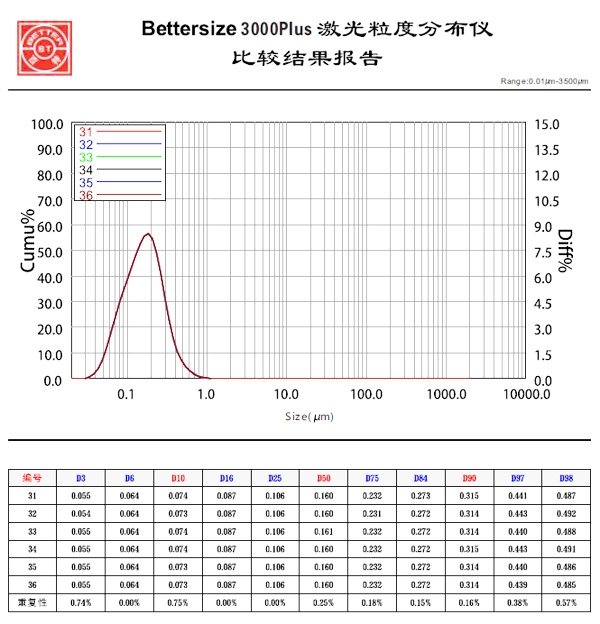

良好的準確性
