關(guān)鍵詞：粒徑、UV色漿

      UV色漿是有機或者無機顆粒和分散液形成的分散體系，廣泛應(yīng)用于油墨、涂料，可進(jìn)行印刷和噴涂，具有較好施工性、高光澤、干燥速度快、低污染、墨層豐滿平整、美觀、流平性佳、附著力優(yōu)良、柔韌性好、表面耐抗性好、耐劃傷、抗化學(xué)性好等特點。UV色漿在紫外光照射下會固化。UV色漿的發(fā)展趨勢是使用極細(xì)納米顆粒。納米級顆粒UV色漿具有分散性好，光澤度更高，色彩鮮艷，更好的固化性能等特點。

      在這篇應(yīng)用報告中，我們使用丹東百特儀器公司最新推出的BeNano 90 Zeta納米粒度電位儀檢測了分散在乙酸乙酯中的不同顏色的UV色漿的粒徑和Zeta電位信息。

原理和設(shè)備

      采用丹東百特公司的BeNano 90 Zeta納米粒度電位儀進(jìn)行測試。儀器使用波長671 nm，功率50 mW激光器作為光源。動態(tài)光散射光路收集90°散射光，通過相關(guān)計算得到原始相關(guān)曲線信號，進(jìn)而推導(dǎo)出顆粒的布朗運動速度，由斯托克斯愛因斯坦方程得到顆粒的粒徑和粒徑分布信息。

樣品制備和測試條件

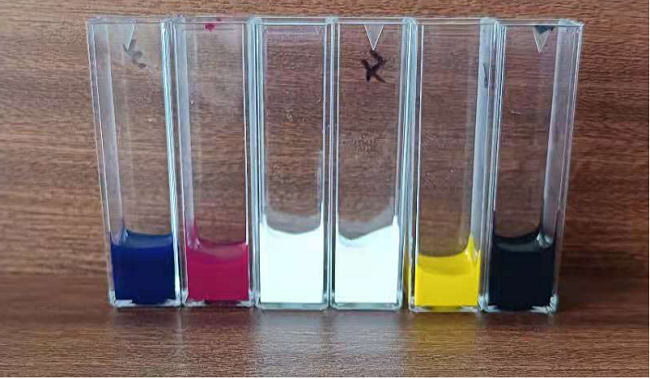

      一共檢測了6個納米色漿樣品，顏色分別為紅、藍(lán)、黃、黑、白顏色。其中白色色漿有兩個樣品，其中一個為進(jìn)口白色漿。色漿的原始濃度較高，使用乙酸乙酯（折射率1.37，粘度0.426 cp@25℃）進(jìn)行分散。稀釋倍數(shù)為1000-10000倍直至色漿透明。

      通過BeNano 90 Zeta內(nèi)置的溫度控制系統(tǒng)將測試溫度控制為25℃±0.1℃，樣品注入玻璃粒徑池采用動態(tài)光散射進(jìn)行粒徑池進(jìn)行粒徑測試。

      每一個樣品在放入樣品池后進(jìn)行至少三次測試，以檢測結(jié)果的重復(fù)性和得到結(jié)果的標(biāo)準(zhǔn)偏差。

測試結(jié)果和討論

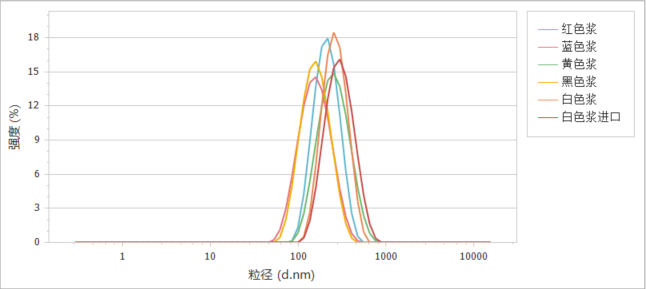

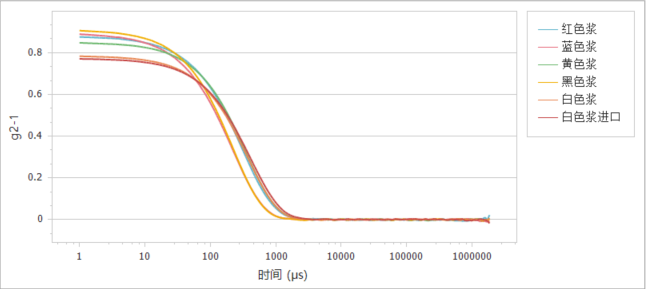

圖1. 動態(tài)光散射檢測UV漿料的相關(guān)曲線（上）

和粒徑分布（下）

      通過使用動態(tài)光散射技術(shù)，得到了UV漿料的粒徑和粒徑分布?？梢钥闯鏊辛鶄€樣品的光強分布為一個粒徑峰，沒有團(tuán)聚物峰。

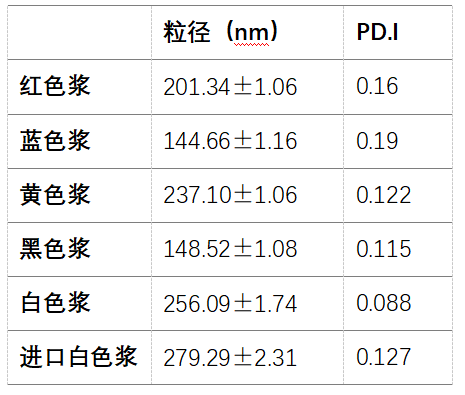

表1. 6次重復(fù)性測試粒徑和PDI結(jié)果

      通過表1中的結(jié)果可以看出，所有漿料中的顆粒均為納米級顆粒，不同顏色的漿料的平均粒徑在100 – 300nm范圍內(nèi)，多次重復(fù)性測試的標(biāo)準(zhǔn)偏差均較小，說明樣品分散均勻。PDI值均超過了0.08說明所有漿料樣品中的顆粒粒徑具有一定的分布。可以注意到，白色漿和進(jìn)口白色漿的平均粒徑非常接近，而且白色漿的PDI甚至小于進(jìn)口白色漿，說明通過工藝控制國產(chǎn)白色漿從顆粒大小和分布的角度已經(jīng)達(dá)到進(jìn)口白色漿水平。
