納米材料是指在三維空間中至少有一維處于納米尺寸(1-100 nm)或由它們作為基本單元構(gòu)成的材料。由于它的尺寸很小，會產(chǎn)生很多特殊的效應(yīng)，比如小尺寸效應(yīng)、隧道效應(yīng)以及大的比表面積效應(yīng)等，因此使得納米材料表現(xiàn)出不同的物理化學(xué)特性，例如熔點(diǎn)、磁性、光學(xué)、導(dǎo)熱、導(dǎo)電特性等等，因而現(xiàn)在納米材料被廣泛應(yīng)用于醫(yī)藥、化工、冶金、電子、機(jī)械、輕工、建筑及環(huán)保等行業(yè)。但由于其顆粒非常小，因此顆粒大小的檢測也就成為了挑戰(zhàn)，國際上對于超細(xì)顆粒的粒度測試一般有三種方法，即電子顯微鏡、動態(tài)光散射以及激光衍射。

1. 電子顯微鏡

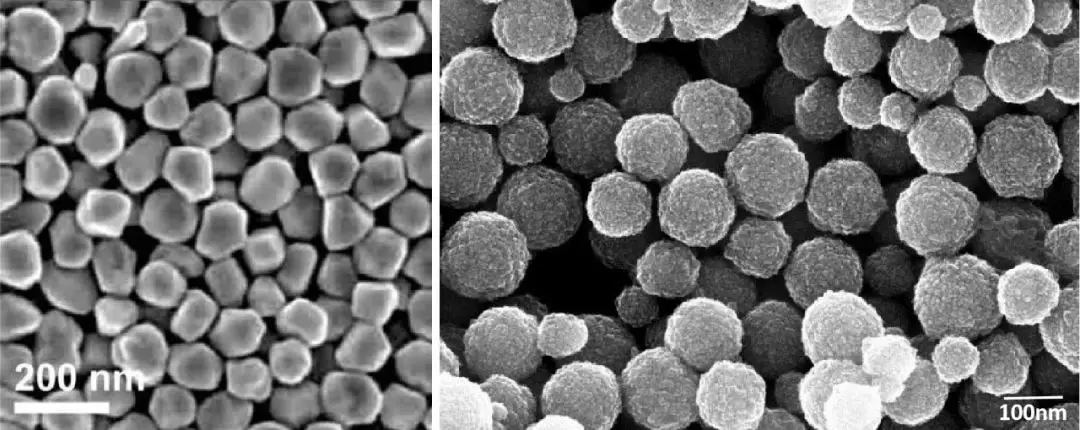

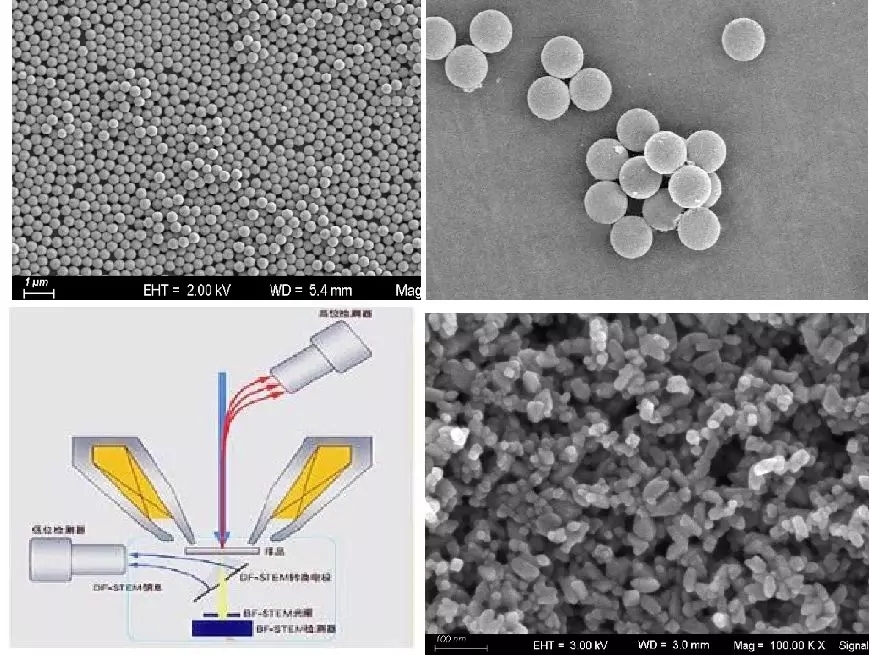

      電子顯微鏡技術(shù)的應(yīng)用是建立在光學(xué)顯微鏡基礎(chǔ)之上的，它是利用電子束照射在顆粒上，然后通過電子透鏡放大得到的圖片。電鏡的優(yōu)點(diǎn)是結(jié)果直觀，能夠直接“觀察”到所測顆粒，而且分辨率極高，但由于其放大倍數(shù)較高，因此采集的顆粒有限，取樣代表性風(fēng)險(xiǎn)較高，同時(shí)高能的電子束可能破壞某些樣品比如蛋白、顏料的結(jié)構(gòu)。

2. 動態(tài)光散射技術(shù)

      在溶液中懸浮的顆粒由于無規(guī)則運(yùn)動會發(fā)生布朗運(yùn)動，一般顆粒越小，運(yùn)動速度越快。動態(tài)光散射技術(shù)利用懸浮顆粒在溶劑體系中做布朗運(yùn)動的原理，通過檢測顆粒的擴(kuò)散速度，從而利用斯托克斯-愛因斯坦方程計(jì)算出顆粒的大小和粒度分布。

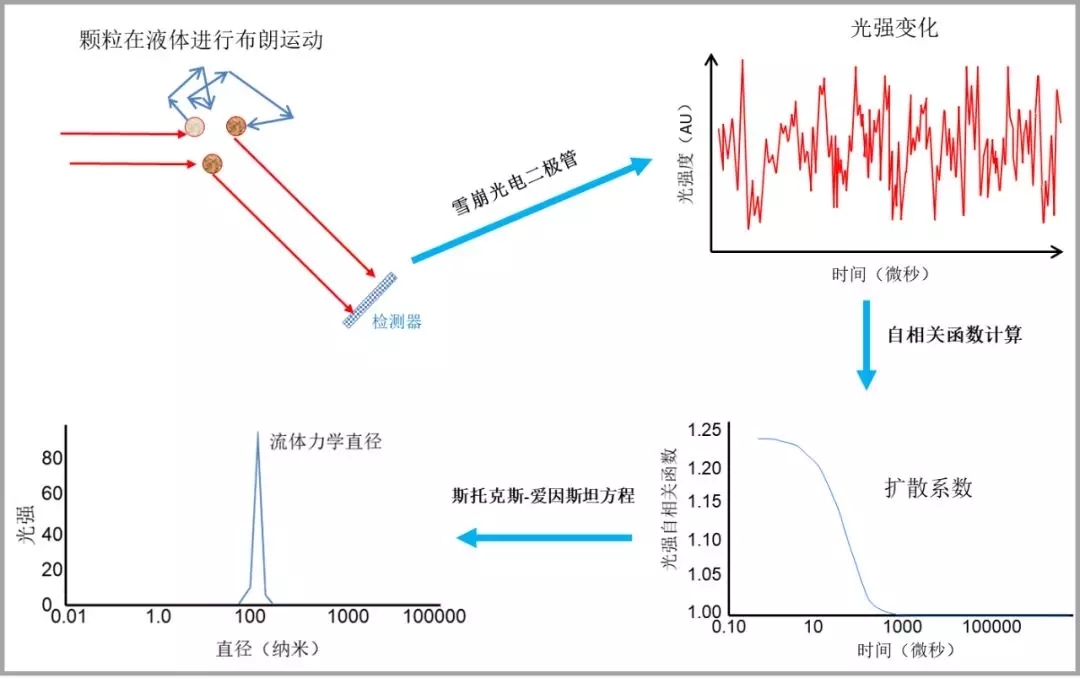

動態(tài)光散射技術(shù)

      該技術(shù)優(yōu)點(diǎn)是測試下限較低，對于極小的窄分布顆粒測試效果較好，同時(shí)所需樣品較少，可以在懸液狀態(tài)下直接測試樣品并給出分布，測試速度較快。但由于該技術(shù)基于顆粒的布朗運(yùn)動，一旦有大的顆粒在體系中，這些大的顆?？赡芫蜁l(fā)生沉降從而導(dǎo)致測試結(jié)果錯(cuò)誤，同時(shí)該技術(shù)是基于統(tǒng)計(jì)的光強(qiáng)變化來做數(shù)據(jù)處理，對于寬分布的樣品測試結(jié)果有風(fēng)險(xiǎn)。

3．激光衍射技術(shù)

      激光衍射技術(shù)主要利用的是光照射到顆粒后產(chǎn)生的衍射現(xiàn)象，不同大小的顆粒將會在空間形成不同的衍射條紋，一般來說，顆粒越小散射角越大，因此通過放置一系列檢測器，檢測不同角度的光散射強(qiáng)度，從而通過米氏理論反演計(jì)算出顆粒的粒度分布，如下圖：

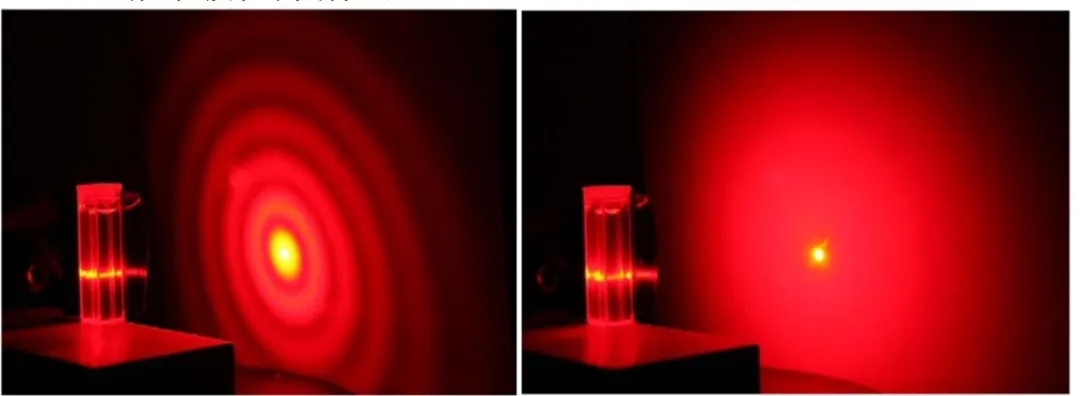

5微米顆粒衍射光斑         800納米顆粒衍射光斑

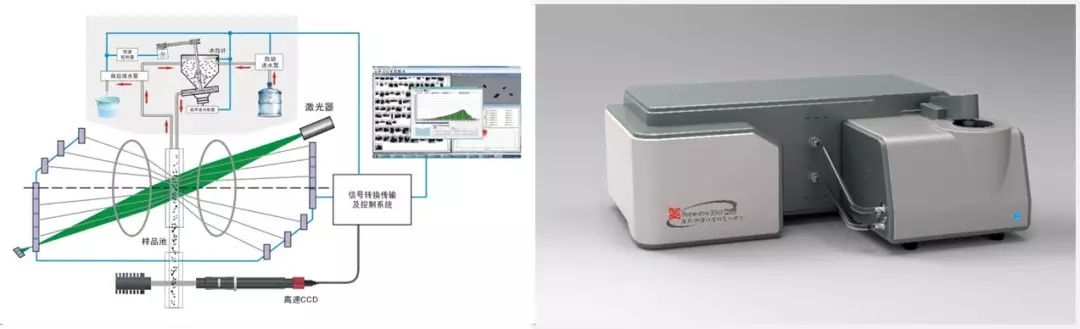

      該技術(shù)的優(yōu)點(diǎn)是測試范圍寬，速度較快，取樣代表性好，尤其是對于寬分布樣品有比較好的測試效果。而恰恰很多納米顆粒由于粒徑很小，很容易產(chǎn)生二次團(tuán)聚結(jié)構(gòu)，這樣就會形成小顆粒和團(tuán)聚體大顆粒共存的情況，這恰恰是激光衍射技術(shù)擅長的地方。但其缺點(diǎn)是小顆粒散射光強(qiáng)非常弱，信噪比較低，同時(shí)顆粒越小，對其折射率等光學(xué)參數(shù)準(zhǔn)確性要求越高，這就會給小顆粒測試帶來風(fēng)險(xiǎn)。
