關(guān)鍵詞：不同組分體系辨別、Zeta電位分布

BeNano系列納米粒度及Zeta電位分析儀在Zeta電位測(cè)試過(guò)程中可以得到樣品的帶電符號(hào)（±）、平均Zeta電位值以及樣品的Zeta電位分布信息。其中，Zeta電位分布雖然在實(shí)際應(yīng)用中使用較少，但是可以通過(guò)Zeta電位分布得到不同帶電種類顆粒的信息，即如果在一個(gè)樣品中混有帶電符號(hào)相同但是電荷密度明顯不同的顆粒，在一個(gè)給定的電場(chǎng)下，顆粒將會(huì)同時(shí)出現(xiàn)具有明顯區(qū)分度的電泳行為。在BeNano的慢場(chǎng)測(cè)試過(guò)程中，將對(duì)收集到的散射光信號(hào)進(jìn)行處理得到頻譜信息，頻譜的分布對(duì)應(yīng)Zeta電位的分布信息，這樣就有可能通過(guò)Zeta電位分布區(qū)分不同帶電顆粒的組分。

在這個(gè)實(shí)驗(yàn)中，我們選擇了兩個(gè)具有明顯Zeta電位差別的樣品，分別單獨(dú)測(cè)試了他們的Zeta電位和混合后的Zeta電位。

一號(hào)樣品是百特Zeta電位標(biāo)準(zhǔn)樣品，平均Zeta電位是-41mV，測(cè)試結(jié)果如下：

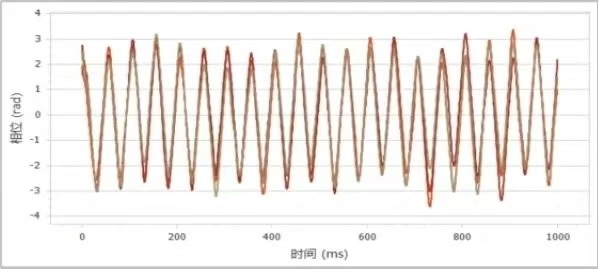

圖1. Zeta電位標(biāo)樣相圖

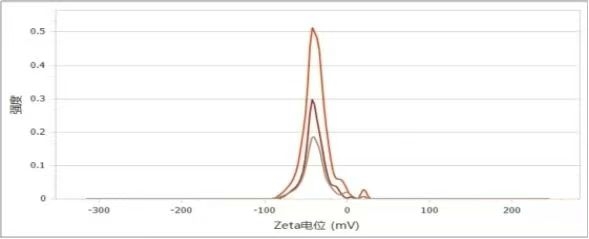

圖2. Zeta電位標(biāo)樣電位分布圖

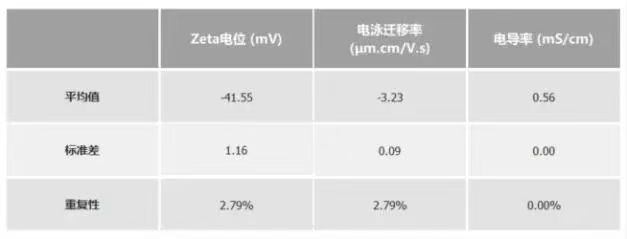

圖3. Zeta電位標(biāo)樣結(jié)果

二號(hào)樣品是納米炭黑，平均Zeta電位-26mV。測(cè)試結(jié)果如下：

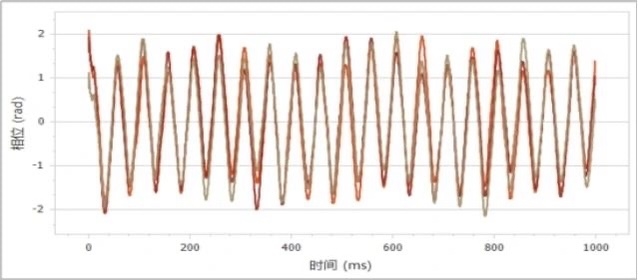

圖4. 炭黑樣品相圖

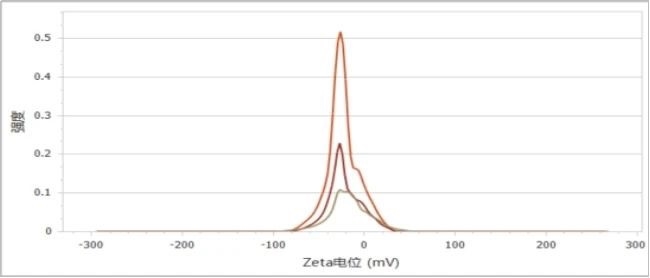

圖5. 炭黑Zeta電位分布圖

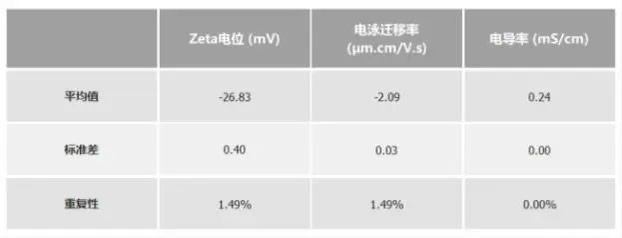

圖6. 炭黑Zeta電位結(jié)果

通過(guò)以上結(jié)果，可以看到單獨(dú)檢測(cè)樣品，兩個(gè)樣品都可以得到穩(wěn)定的數(shù)據(jù)。將其混合后，檢測(cè)如下：

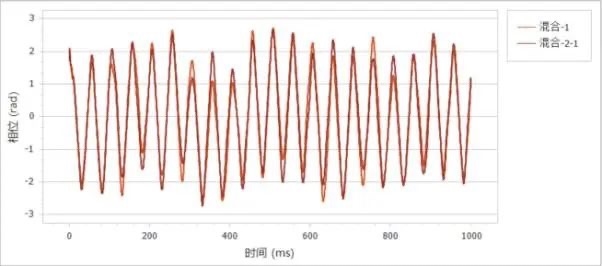

圖7. 混合后樣品相圖

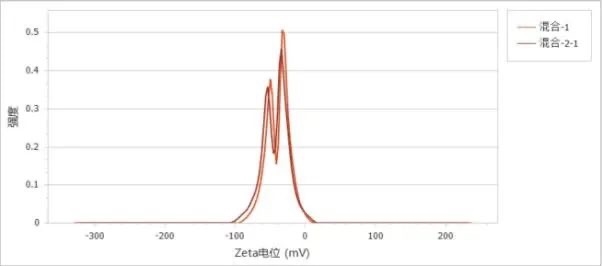

圖8. 混合后樣品Zeta電位分布圖

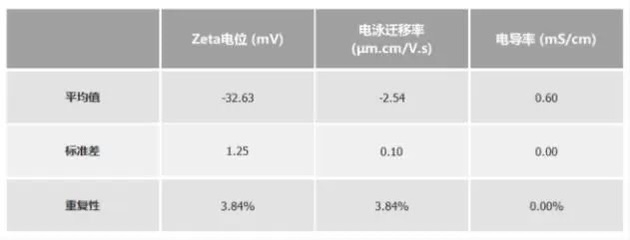

圖9. 混合后樣品Zeta電位結(jié)果

通過(guò)結(jié)果可以看出混合后樣品的平均Zeta電位為-32mV，位于兩個(gè)樣品Zeta電位之間，而通過(guò)混合后樣品的Zeta電位分布圖，可以明顯看到兩個(gè)Zeta電位分布峰，這是由于這兩種顆粒的電泳速度不同造成的。BeNano軟件中電泳光散射技術(shù)具有較好的分辨率，可以明顯區(qū)分出混合樣品中不同的帶電組分。
